平台负责
运动、定位与流程自动化
- 载荷水平与垂直双轴定位
- 转台定角度、连续多方位旋转
- 预设多圈、多位置采集计划
- 配合快门或外部系统执行采集
- 归位、限位和移动范围保护

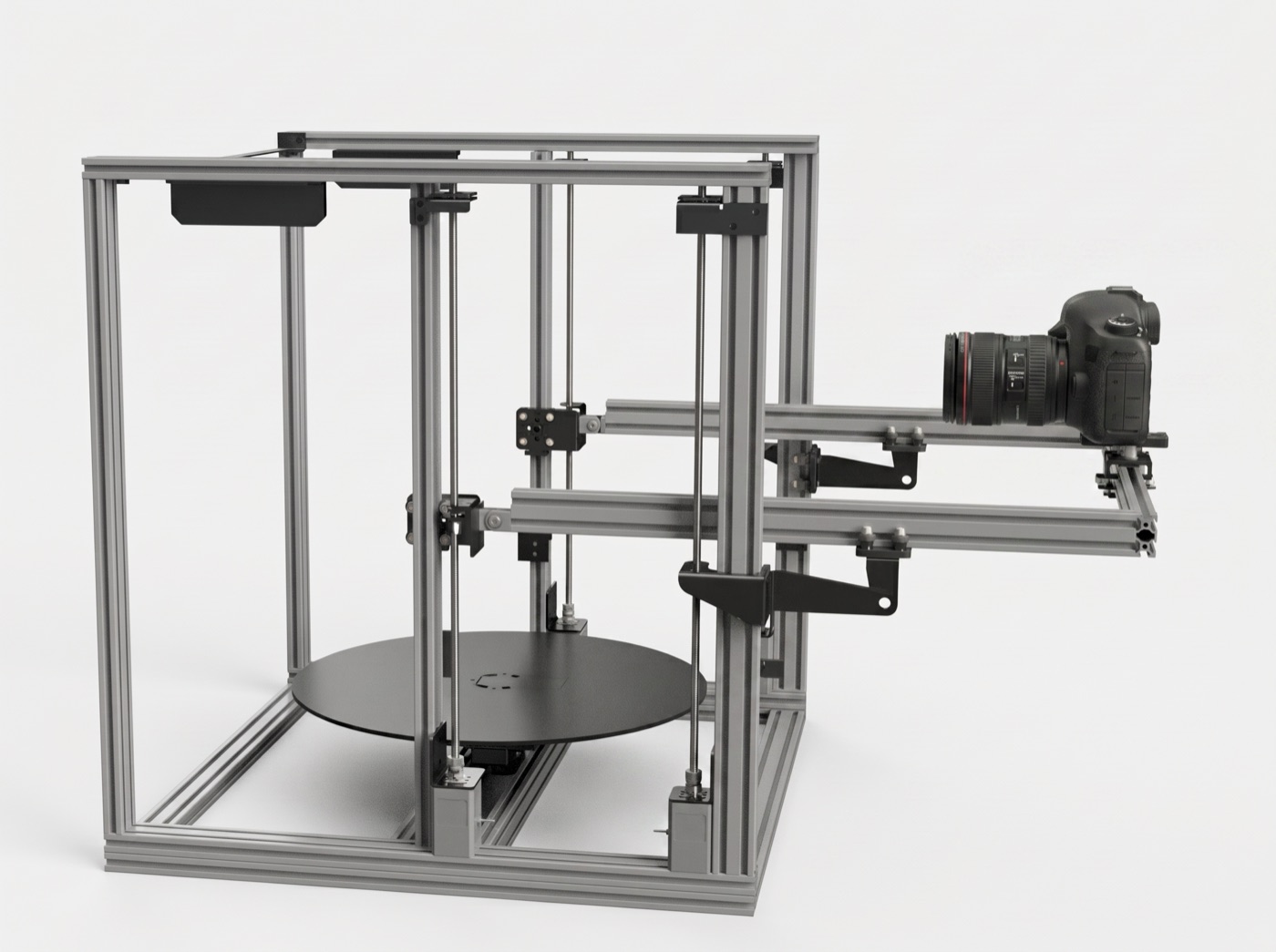

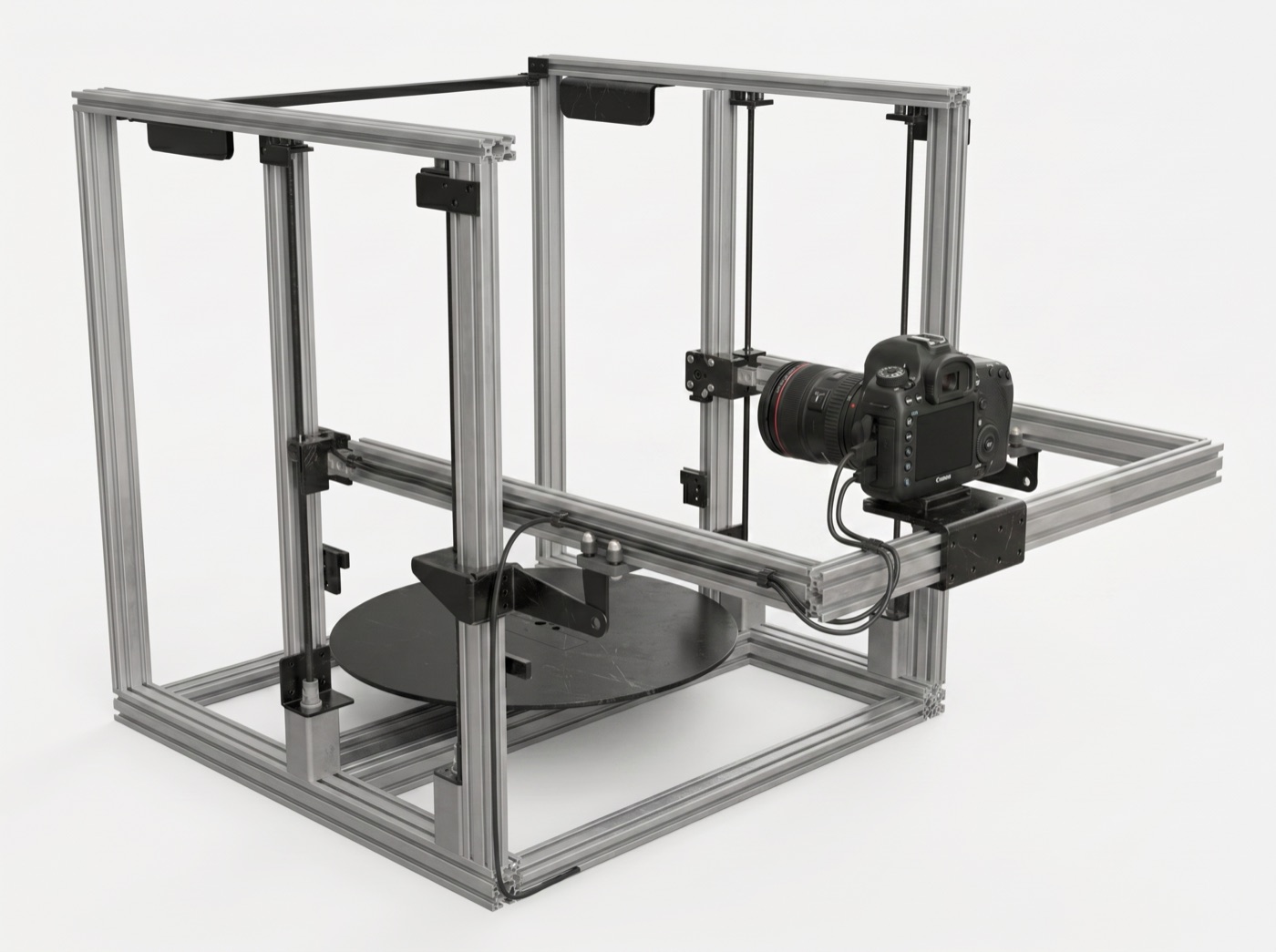

J360TSS · AUTOMATED ACQUISITION PLATFORM
双轴自动化
多视角采集平台
面向三维数字化、机器视觉和科研采集的开放式运动平台。通过载荷水平、垂直双轴运动与 360° 转台联动，为不同采集设备建立可编程、可重复的多高度、多距离、多方位采集轨迹。
MODELJ360TSS
LIVE CAPTURE CASES用它拍出来的东西，
用它拍出来的东西，
直接拖着看
下面两件实物由 J360TSS 采集、Gaussian Splatting 重建，可直接在网页里旋转查看。移动端会自动加载减点版本。
运动鞋32.3 万高斯点
双轴环拍采集，Gaussian Splatting 重建。鞋面网眼、鞋带和内衬这类细碎结构，是传统摄影测量最容易糊掉的部分。
回力拖鞋14.6 万高斯点
同一套采集流程。橡胶与织物的漫反射表面、鞋底纹路的浅浮雕细节，重建后仍然可辨。
成果由 J360TSS 配合相机与第三方重建软件完成，不代表平台单机直接输出。
PRODUCT DEFINITION它提供标准化运动，
它提供标准化运动，
不限定你的采集方法
需要另行配置
成像、标定与数据重建
- 相机、镜头、投影仪或激光传感器
- 针对材质与精度要求设计的布光
- 相机或扫描系统标定
- 摄影测量、点云或三维重建软件
- 具体项目的安装支架与接口适配
WHY DUAL AXIS
为什么需要双轴？
单一转台只能改变物体的水平旋转角度。双轴让采集载荷进一步改变高度和工作距离，从而减少人工重装与补采，并提高批量任务的一致性。
垂直轴 · 改变视点高度
在低位、平视和高位之间自动切换，为顶部、斜面、凹槽和遮挡区域提供更多可用观察方向。
水平轴 · 调整工作距离
根据物体尺寸与载荷视场调整距离，帮助保持合适的画面占比、成像范围或传感器工作区间。
旋转轴 · 均匀方位采样
转台按照预设角度分度旋转，使不同批次获得更规整、可复现的方位角序列。
双轴的核心价值
三维重建和机器视觉需要的不是简单增加数据量，而是让采样位置、视角覆盖和相邻数据关系满足具体算法或测量任务。J360TSS 的作用，是把原本依赖人工反复移动的采集过程转化为可设置、可重复执行的运动流程；它不会替代采集设备本身，也不承诺某一种算法必然得到完整模型。
OPEN PAYLOAD
开放式载荷平台
安装平台可围绕具体项目定制。适配前需要确认载荷重量、重心、安装孔位、工作距离、线缆运动范围与触发接口。
单反与无反相机
用于摄影测量、Mesh 重建、Gaussian Splatting、NeRF、数字资产与商品影像采集。可结合快门线实现自动对焦与拍摄。
工业相机
用于机器视觉、科研成像、检测记录和自定义图像采集。通信、供电与硬件触发方式根据具体型号集成。
结构光采集组件
可安装工业相机、投影组件及定制支架，作为结构光方案的运动与定位平台；标定、投影和融合由对应系统完成。
查看 FlexScan3D 方案参考视频 ↗激光与其他传感器
可按载荷重量、重心、工作距离、安装孔位和线缆运动范围，定制激光轮廓仪、测距或其他传感器支架。
第三方品牌与软件名称仅用于说明可集成的技术路线，不代表官方兼容认证；最终方案需根据具体硬件和接口验证。
SYSTEM WORKFLOW
从运动平台到最终成果
安装相机、结构光或激光组件，完成机械、电气和工作距离确认。
设置高度、距离、转台角度、采集圈数和触发时序。
平台按计划定位与旋转，配合载荷系统完成多位置数据采集。
使用对应软件生成照片序列、Mesh、Gaussian、点云或检测结果。
CONTROL SOFTWARE
配套上位机，管理运动与采集节拍

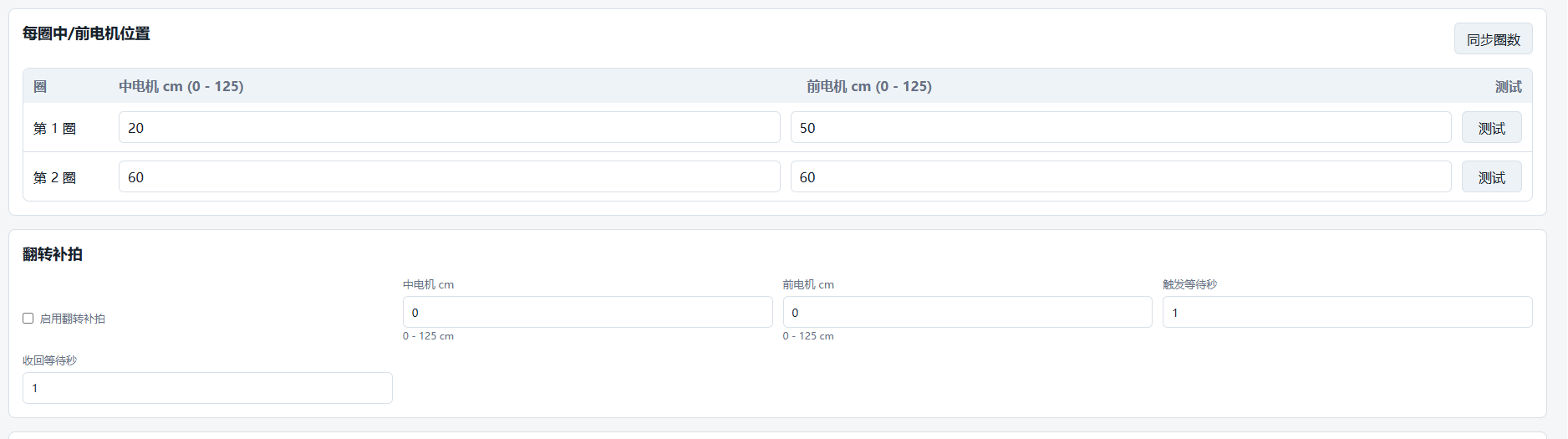

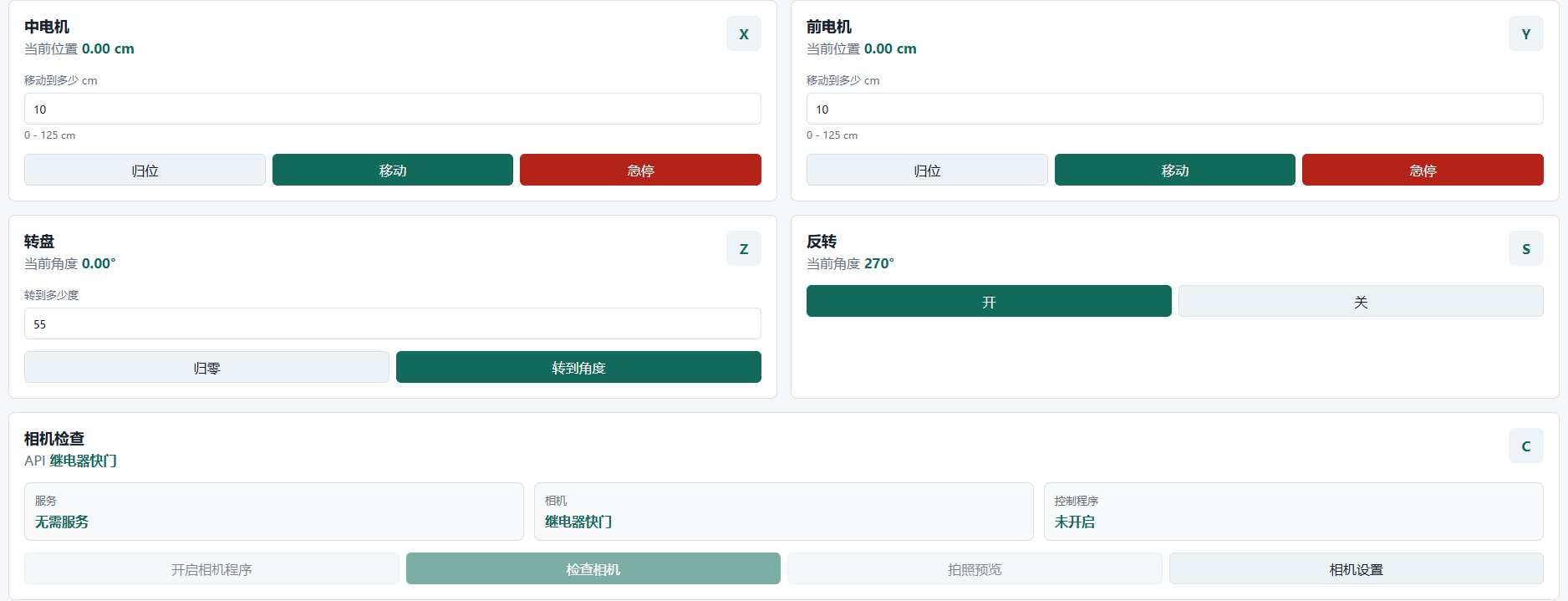

在 Windows 上位机中完成设备连接、双轴归位、位置控制、转台分度和自动任务设置，并可根据采集方式配置快门或外部触发流程。
- 多位置、多圈自动采集计划
- 半按对焦、全按拍摄与释放时序
- 无 SDK 相机可通过快门线联动
- 归位、限位和移动范围安全控制
页面展示来自实际运行中的上位机界面。后续还可补充任务运行状态与第三方采集软件联动截图。
VIDEO DEMO
设备运行视频
这里将展示双轴移动、转台联动、载荷触发和完整自动采集过程。
运行演示视频待补充建议使用 60–90 秒横版视频 · 16:9 · 1080p
SPECIFICATIONS
基础规格
产品型号J360TSS
产品类型双轴自动化多视角采集平台
整机尺寸74 × 72 × 102 cm
旋转工作台直径 450 mm · 360° 旋转
运动方式载荷水平轴 + 垂直轴 + 旋转工作台
典型载荷单反/无反相机、工业相机、结构光组件、激光及其他传感器
控制方式Windows 上位机 · 自动任务与手动控制
扩展方式安装支架、触发接口和采集流程可按项目评估
载荷、行程、定位与接口等详细数据将在实测确认后补充；定制项目以最终技术方案为准。
FAQ
常见问题
它是一台买回去就能扫描的三维扫描仪吗？
不是。J360TSS 提供自动运动、旋转定位和采集协同能力。你还需要根据项目配置相机或传感器、光学与布光系统、标定方案和数据处理软件。
只能用于 Gaussian Splatting 吗？
不是。平台不绑定某一种算法，可服务于摄影测量 Mesh、Gaussian Splatting、NeRF、结构光、激光采集、机器视觉和科研成像等流程。
为什么不是只使用一个旋转台？
旋转台只能改变水平角度。载荷双轴还能改变视点高度和工作距离，减少人工重新安装，为复杂形状和批量任务提供更灵活、可重复的采集轨迹。
所有相机和扫描设备都能直接安装吗？
不能直接承诺。需要核对重量、重心、安装孔位、视场、工作距离、线缆和触发接口，必要时设计专用支架并进行联调。
把重复的多视角采集，
交给可编程运动平台
告诉我们你的载荷、物体尺寸、采集方式和预期成果，我们将协助评估运动范围、安装结构与控制接口。
